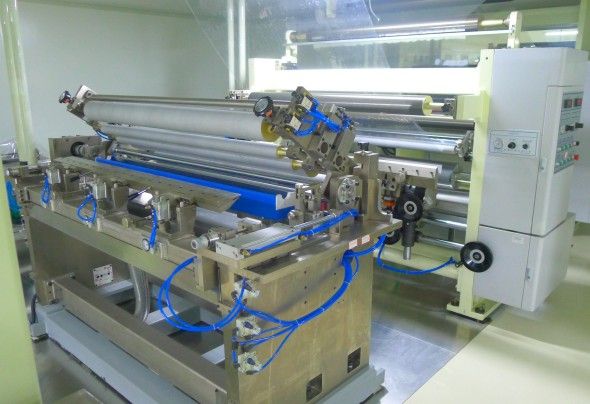

微凹版涂布

特点Features
     该装置体现了我公司先进的技术，目前在国内制造涂布装备行业处于绝对领先地位，每个细节都体现了该装置的“精准”，从辊的调节到每个部位的调节都做到了“μm”的级别The device shows our company's advanced technology, at present in domestic manufacturing coating equipment industry keep the absolute leading position, each part reflects the "precision" of the device, from the adjustment of the roller to the regulation of every part are achieved “μm" level

主要性能MainPerformance

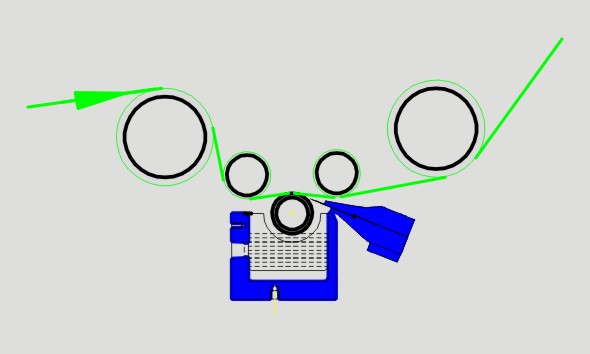

1. 涂布辊 精密微凹版涂布辊
1) 传动采用精密无间隙减速机与伺服马达驱动
2) 采用无齿隙精密联轴器，拆装非常方便
2. 涂布压辊：压辊的精确调节及精密定位，而且每一格严格定位2μm
1) 精密自锁手轮+无齿隙减速机
2) 不锈钢宽幅导轨
3) 精密进口磨砂铝辊
4) 所有件耐溶剂、油脂等化学溶剂
3. 刮刀系统
1) 角度、位移采用精准调节装置
2) 精密滑台
4. 胶水循环
1) 高强度铝合金压铸而成变形小 表面喷涂防粘材料
2) 采用无脉动泵供料系统
5. 控制部分
1) 单独触摸屏操作
2) 驱动可以手动、自动控制

1. Coating roller: precision micro gravure roller

1) transmission adopts precision no clearance speed reducer
and servo motor drive
2) no backlash precision coupling, easy for install and
dismounting
2. The coating impression roller: accurate adjustment and precise positioning,
And every strict localization 2 μm
1) precision self-locking handwheel + no backlash reducer
2) stainless steel wide guide rail
3) precision imported brushed aluminium roll
4) resistance all the chemical solvents such as to solvent, grease
3. Doctor Chamber system
1) Angle and displacement using precise adjusting device
2) the precise sliding table
4. Glue loop
1) small deformation due to high strength aluminum alloy die
casting, surface coating non-adhesive material
2) Smooth flow pump feeding system
5. Control part
1) Individual touch screen operation
2) driver can manually, automatic control

主要技术参数

最高机械速度：	80M/Min
电气控制：	PLC集中控制，c触摸屏操控及监视整机工作状态，机、电、气一体化设计具有完备的安全保护功能，能够智能识别整机工作状态及判断故障。
涂布材料：	PET、PC、PI、铜箔、铝箔、纸张
料膜宽度：	600~1800（ＭＭ）
涂布方式：	微凹版涂布、狭鏠涂布、网纹涂布、D棒涂布、五辊涂布、逗号辊涂布
固定方式：	热风、红外线、紫外线
进风流向：	初效-主进风-中效-加热-高效-风箱
烘箱总长度：	3-60米
收放卷直径：	MAX.800MM(最大卷重800KG)
接片：	自动接片
导向辊：	铝质导向辊 表面硬质阳极处理
钢辊：	镜面，镜面辊等级0.2
可选配置：	真空吸易辊、储料架、电晕处理机、除尘系统
涂布领域：	光学膜、柔性覆铜板、太阳能背板
